Düker Absperrklappe – in allen Varianten.Sicher, strömungsgünstig und widerstandsfähig.

Es gibt sie mit Handrad, elektrischem Stellantrieb oder Einbaugarnitur - mit oder ohne Räderzeigerwerk - oder mit elektrischem oder pneumatischem Schwenkantrieb – die Düker Absperrklappe. Welche Variante Sie auch wählen, sie ist aus duktilem Guss und gemäß den Anforderungen der DEV-Richtlinie und DIN EN ISO 11177 rundum emailliert. Das bedeutet: Top Qualität und lange Lebensdauer, denn sie funktioniert zuverlässig, hält viel aus und ist vielseitig in der Anwendung.

Absperrklappen

Die Vorteile der Düker Absperrklappe.Hygienisch und dauerhaft funktionssicher.

Viele tausend Kilometer Rohrleitungen führen in jedem Land Trinkwasser zu den Verbrauchern. Hygiene ist da das Nonplusultra. Langjährige Funktionstauglichkeit und Belastbarkeit sind ein Muss, ebenso wie Beständigkeit gegenüber Bodenbewegungen und Korrosionsschutz gegenüber den Umgebungsbedingungen. Und in all diesen Fällen sind die Armaturen von Düker – aus emailliertem duktilem Guss – unschlagbar. Und noch etwas kommt hinzu und wird immer wichtiger: Wirtschaftlichkeit und 100%ige Recyclingfähigkeit – am Ende ihres Lebenszyklus können die Absperrklappen einfach wieder eingeschmolzen werden.

Absperrklappen

Die Anwendungsbereiche.Für (fast) alles, was kommt.

Wo immer eine Rohrleitung Flüssigkeiten führt, sind Armaturen erforderlich, die den Durchfluss regeln. Absperrklappen ermöglichen oder unterbinden den Durchfluss mittels einer Scheibe, die in Strömungsrichtung drehbar ist. Ob Trinkwasser oder Rohwasser - Düker Absperrklappen eignen sich ideal dafür. Andere Medien auf Anfrage.

Absperrklappen

Die Funktionsweise.Bewährt und einfach bedienbar.

Düker Absperrklappen verfügen über eine strömungsgünstige, doppelt exzentrisch gelagerte Klappenscheibe. Die Verbindung zwischen Scheibe und Welle erfolgt bis DN 600 über eine Vierkant-Steckverbindung, die eine sichere und spielfreie Bedienbarkeit garantiert.

Das Düker Schubkurbelgetriebe sorgt zuverlässig dafür, dass bei gleichbleibender Eingangsdrehzahl die Schließgeschwindigkeit kontinuierlich abnimmt, so dass die Klappenscheibe weich schließt. Dadurch werden Druckstöße effektiv verringert bzw. ganz verhindert. Das Getriebegehäuse ist wasserdicht gekapselt (Schutzart IP 68) und verfügt über eine mechanische Stellungsanzeige (AUF/ZU).



Absperrklappen

Die Varianten und Werkstoffe.In allen Dimensionen und relevanten Druckstufen.

Düker Absperrklappen gibt's in nahezu allen Größen - von DN 100 bis DN 1200 in den Druckstufen PN 10, PN 16 und - auf Anfrage - PN 25. Bis DN 800 sind die Absperrklappen innen und außen emailliert. Ab DN 900 sind sie außen mit 2K-Lack Epoxydharz beschichtet. Alle Informationen zu Varianten, Ausführungen und Werkstoffen finden Sie hier

Absperrklappen

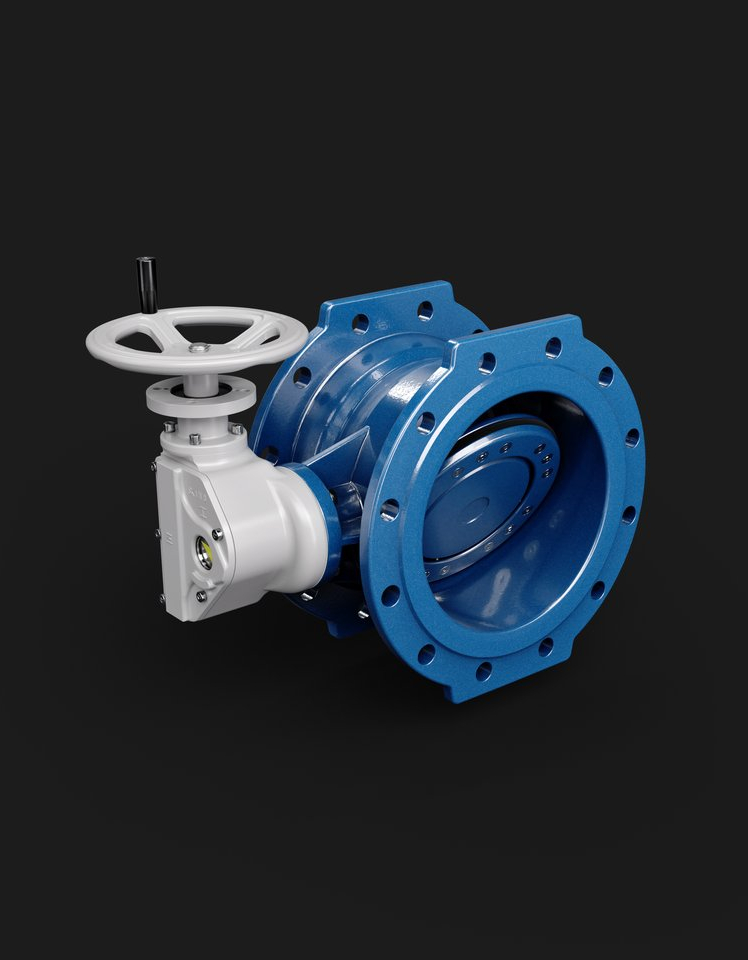

Absperrklappen mit Handrad oder für Einbaugarnitur.Unser Basismodell.

Es gibt sie in den Druckstufen PN 10/16/25 nach DIN EN 1074 Teil 1+2, die Baulänge entspricht DIN EN 558 Grundreihe 14, sie ist weich dichtend, mit verstellbarem Endanschlag und verfügt über eine komplett emaillierte Klappenscheibe mit doppelt-exzentrischer Wellenlagerung – das ist die Grundversion unserer Düker Absperrklappe. Mit Handrad oder vorbereitet für Einbaugarnitur – diese Absperrklappe ist mehr als Standard, sie ist in jedem Fall spitze.

Mehr erfahren

Absperrklappen

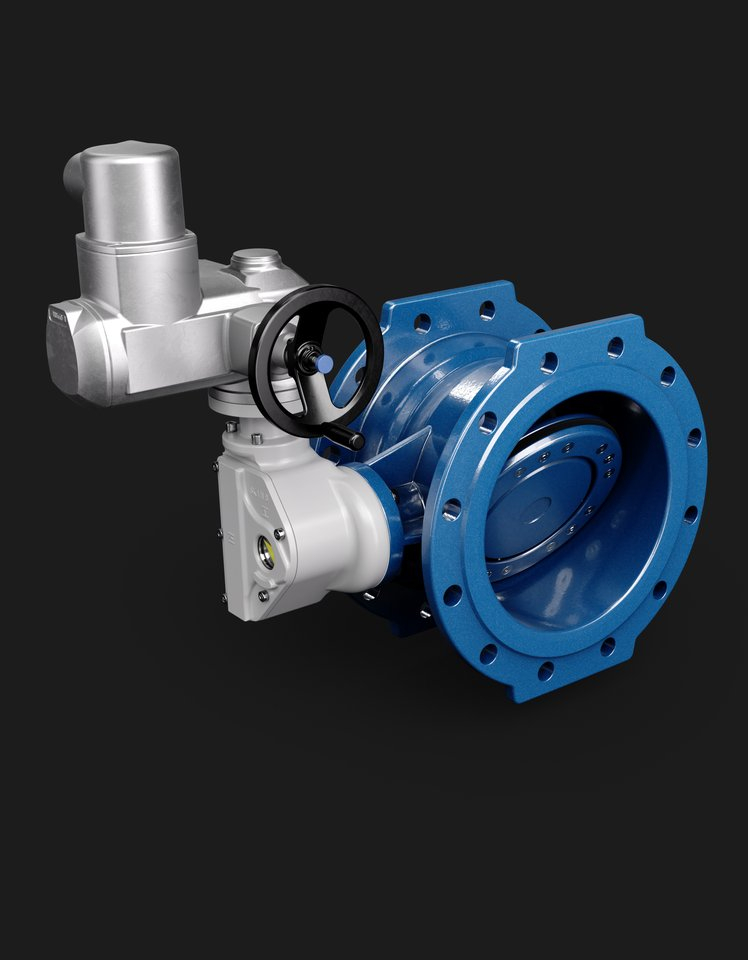

Absperrklappen mit E-Antrieb.elektrisch verstellbar.

Auf Wunsch erhalten Sie Ihre Düker Absperrklappe mit AUMA Elektrostellantrieb. Andere elektrische oder pneumatische Schwenkantriebe sind auf Anfrage möglich.

Mehr erfahren

Absperrklappen

Absperrklappen in Langbauweise.Mit oder ohne Umführung.

In Leitungen mit mehreren Hochpunkten ermöglicht die Umführung einen sanften Druckausgleich. Sie ist mit 1/10 der Hauptnennweite dimensioniert und umfasst eine eigene Absperrarmatur. Zur Bedienung der Absperrklappe mit Umführung wird zunächst aus der Schließstellung die Umführungsarmatur und anschließend die Hauptarmatur geöffnet. Zum Zeitpunkt der Versorgung bleiben beide Armaturen geöffnet. Abgesperrt wird in umgekehrter Reihenfolge: zuerst wird die Hauptarmatur und anschließend die Umführungsarmatur geschlossen.

Auf Wunsch sind Absperrklappen in Langbauweise auch ohne Umführung lieferbar sowie auf Anfrage mit Blockflanschen zum Aufbau einer alternativen Umführung bzw. Entlüftung.

Mehr erfahren

Absperrklappen

Absperrklappen mit Novo-Muffen.Vielseitig anschließbar.

Die Absperrklappe mit Doppelkammermuffe zum zugfesten Anschluss an Guss-, Stahl- und PE-Rohre ist beidseitig mit einer Steckmuffe nach DIN 28603 TYTON® mit Vorkammer ausgestattet sowie innen und außen mit etec Email nach DIN EN ISO 11177 sowie gemäß DEV-Richtlinie beschichtet. Sie ist geprüft für Bodenklasse III. Alle Produktinformationen finden Sie hier.

Mehr erfahren

Absperrklappen

Absperrklappen in Sonder­aus­führung.Individuell nach Kundenwunsch.

In Absprache mit den Anwendern fertigen wir auch diverse Sondervarianten der Düker Absperrklappen - immer in enger Abstimmung mit dem Kunden. Dazu gehören z. B. Absperrklappen mit außen liegenden Verriegelungsoptionen für Geschlossen- oder Offenposition zur Absicherung von Leitungen und Personal bei Reparatur- und Wartungsarbeiten.

Mehr über unsere Sondervarianten finden Sie in unserem Kundenmagazin Wasserspiegel Ausgabe 1/2016.

Mehr erfahren

Absperrklappen

Absperrklappen in Zwischen­flansch­ausführung.Lieber kurz statt lang.

Mit ihren kurzen Baulängen und niedrigen Bauhöhen sind Zwischenflanschklappen eine wirtschaftliche und platzsparende Alternative zu Absperrschiebern.

Die Ringabsperrklappen der Baureihe Typ 480 sind weichdichtende, zentrische Absperrklappen aus duktilem Gusseisen - DVGW-zertifiziert für Wasser. Die Bauform "Wafer" zum Einklemmen zwischen Flanschen ist in DN 25 bis DN 600 erhältlich - die Bauform "Lug" mit Flanschlöchern mit Innengewinde DN 50 bis DN 400 wird zwischen zwei Flanschen verschraubt oder dient als Endarmatur.



Die Manschettendichtung verfügt über eine besondere Profilkontur. Für den Einbau sind keine zusätzlichen Flanschdichtungen erforderlich, ein Plus für die einfache Montage.

Die Klappenscheibe aus Edelstahl ist strömungsgünstig geformt. Dank ihrer abgerundeten Kante sind keine hohen Drehmomente für die Bedienung erforderlich. Als Antrieb sind Handhebel, Getriebe und Handrad, Elektroantrieb oder auch Schwenk-, Regel- und Pneumatikantrieb möglich. Dank des universellen Antriebsflanschs mit Vierkant ist ein Umbau zwischen den Antriebsvarianten problemlos möglich.

Mehr erfahren

Absperrklappen

Noch Fragen?Sprechen Sie uns an.

Wenn Sie noch Fragen haben oder weitere Informationen benötigen, dann werfen Sie einen Blick in unsere technischen Unterlagen, Datenblätter, Ausschreibungstexte oder Broschüren. Oder sprechen Sie uns direkt an. Wir unterstützen Sie gerne persönlich.
