Brandschutz

Düker PlanungBrandschutz

Brandschutzmaßnahmen sind ein wichtiges Thema – gerade bei Abflussrohrsystemen. Entscheidend ist, dass Sie für Ihre Entwässerung ausschließlich Gussrohre verwenden.

Düker Rohrvarianten SML-MLK-protec-TML-MLB

Ein Düker Gussrohr ist ein Brandschutzrohr.Mit Sicherheit unbrennbar.

Brandschutzmaßnahmen sind ein wichtiges Thema bei Abflussrohrsystemen. Entscheidend ist, ob Sie für Ihre Entwässerung ausschließlich Gussrohre verwenden, oder ob Sie sich für eine Mischinstallation entscheiden. Wir erklären Ihnen, worin die Unterschiede liegen und welche Lösungen wir anbieten.

Gussrohre vs. Mischinstallationen.Die Unterschiede der Brandschutzanforderungen.

Brandschutz in Abflusssystemen ist bei der Planung unbedingt zu berücksichtigen. Allerdings kommt es häufig zu Missverständnissen hinsichtlich der unterschiedlichen Anforderungen, die an die verschiedenen Abflusssysteme gestellt werden. Dabei ist der entscheidende Unterschied schnell erklärt: Gusseiserne Abflussrohrsysteme sind nicht brennbar, während Mischinstallationen brennbare Rohrwerkstoffe enthalten. Entsprechend benötigen Sie für Gussrohre häufig keine weiteren Brandschutzvorkehrungen für Gussrohre, für Mischinstallationen schon: hier sind spezielle Brandschutzlösungen erforderlich.

Vorteil Gussrohre: Brandschutz inklusive.Einfach sicher.

Eine Guss-Abflussrohrinstallation ist im Brandfall unbedenklich. Die Abschottung ist kein großes Thema. In vielen Fällen ist es absolut ausreichend, die Öffnung um das Rohr herum mit nichtbrennbarem Material zu verschließen. Dabei sollten Sie darauf achten, gewisse Mindestabstände zu benachbarten Durchführungen einzuhalten. Die sogenannten „Erleichterungen“ der MLAR (Muster-Leitungsanlagen-Richtlinien) geben hierfür alle nötigen Details: Sie basieren auf bewährten Bauarten, für die keine besonderen Nachweise oder Übereinstimmungserklärungen benötigt werden.

Eine andere Möglichkeit besteht darin, auf geprüfte Lösungen zu setzen. Für Gussrohrinstallationen sind Abschottungssysteme verschiedener Hersteller mit abP (Allgemeines bauaufsichtliches Prüfzeugnis) auf dem Markt. In diesem Fall beträgt der Abstand zu anderen Abschottungen gemäß MLAR in der Regel fünf Zentimeter. Bei anderen ausgewählten Abschottungen ist im Prüfzeugnis sogar der Nullabstand erlaubt.

Die Gussrohrinstallation durch F30 und F90 Wände und Decken.Die wichtigsten Informationen der MLAR auf einen Blick.

Durch F30 Wände bzw. Decken können Rohrleitungen aus nichtbrennbaren Baustoffen wie gusseiserne Abflussrohrleitungen ohne Abschottung geführt werden. Es reicht, dass der Spalt zwischen dem Rohr und der Wand in Wandstärke mit einem nicht brennbaren Baustoff ausgefüllt ist.

Durch F60 und F90 Wände bzw. Decken können einzelne Gussrohrleitungen bis DN 150 ohne Abschottung geführt werden. Hier ist ausreichend, wenn der Spalt zwischen Rohr und Wand mit Mineralwolle oder Intumeszenzmaterial ausgefüllt ist. Es darf auch eine Mineralwollschale eingesetzt werden. Mörtel, Beton oder Gips ohne Mineralwolle darf nur in Massivwänden eingesetzt werden. Aus Schallschutzgründen ist dies jedoch meist nicht empfehlenswert.

Gusseiserne Leitungsanlagen innerhalb von Rettungswegen dürfen laut MLAR offen verlegt werden. Dabei ist es auch zulässig, dass Verbindungen und Dichtungen aus brennbaren Stoffen (z. B. Gummi) bestehen. Auch brennbare Rohrbeschichtungen bis 0,5 mm Dicke sind erlaubt. Alle Düker Gussrohrsysteme sind hierdurch abgedeckt. Eventuelle Dämmungen müssen aus nichtbrennbarem Material bestehen. Zur Aufhängung müssen Metalldübel verwendet werden. Bei Durchführungen durch Wände von Rettungswegen dürfen dieselben Lösungen wie bei F30, bzw. F90 Wänden angewandt werden. Lediglich Wände von notwendigen Treppenräumen, Räumen zwischen notwendigen Treppenräumen und Ausgängen ins Freie stellen hier eine Ausnahme dar.

Sonderfall Mischinstallation: Die Anforderungen. Zusätzliche Vorkehrungen für brennbare Rohrwerkstoffe.

Wenn zusätzlich zum nichtbrennbaren Gussrohr auch brennbare Rohrwerkstoffe in die Abflussrohrinstallation eingebaut werden, sind zusätzliche Brandschutzmaßnahmen notwendig. Für sogenannte Mischinstallationen, bei denen das Fallrohr aus Guss, die Anschlussleitung aus Kunststoff besteht, gibt es verschärfte Prüfanforderungen, die mittels abZ (Allgemeine bauaufsichtliche Zulassung) oder aBG (Allgemeine Bauartgenehmigung) nachzuweisen sind. Für die brandschutztechnische Deckenabschottung von typischen Mischinstallationen (Fallleitungen aus Gusseisen, Sammelanschlussleitungen komplett aus Kunststoff) dürfen die Erleichterungen der MLAR nicht angewendet werden. Düker bietet verschiedene zugelassene Abschottungslösungen für Mischinstallationen an.

NEU - LIEFERBAR

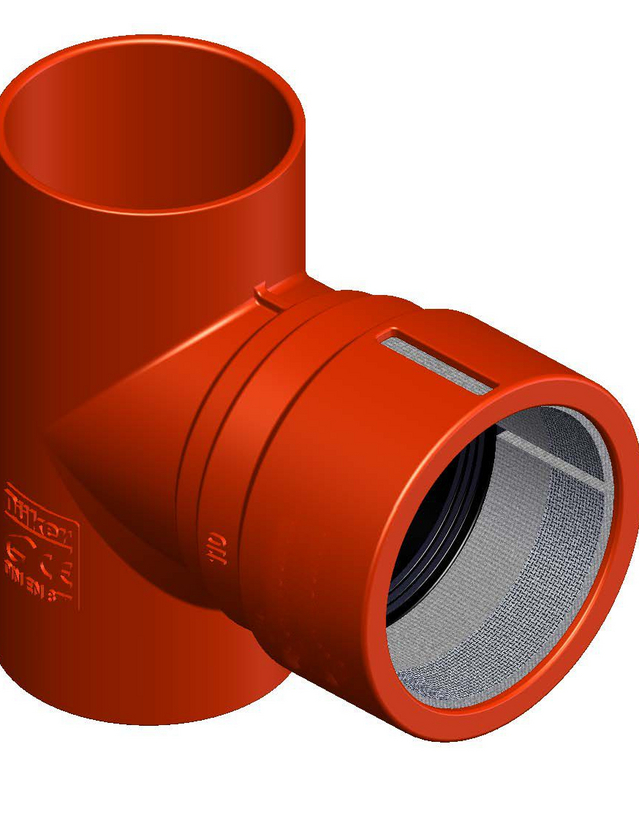

Der Düker Brandschutzabzweig BSADie einfachste Lösung für die Mischinstallation

Der Düker Brandschutzabzweig ist die All-in-one Lösung für die Mischinstallation. Er ersetzt nicht nur die "Konfix" durch eine sichere Steckverbindung mit festem Anschlag - auch der Brandschutz ist automatisch inklusive!

In der Steckmuffe für das Kunststoffrohr befindet sich Intumeszenzmaterial, das den Anschluss im Brandfall zuverlässig verschließt.

Zum Abschottungssystem gehört Mineralwolle (Rockwool RS 800), die um das Gussrohr herumgelegt wird und gleichzeitig als Schallschutz dient. Bei Installation hinter einer Vorwand ist die Mineralwolle in Deckenstärke ausreichend. Wenn keine Vorwand vorhanden sein sollte, ist die Mineralwollschale oberhalb der Decke zu verlängern.

Bei der Variante mit Vorwandsystem ist Nullabstand zu Versorgungsleitungen aus Stahl, Kupfer oder Mehrschichtverbundrohr mit Rockwool Abschottungslösungen möglich.

Die Detailinformationen finden Sie in der allgemeinen Bauartgenehmigung aBG Z-19.53-2589.

Weitere Informationen zum Düker Brandschutzabzweig finden Sie hier.

Düker DBS-System.Mischinstallation ohne Aufwand

Mit dem Düker Brandschutzsystem DBS lässt sich die Mischinstallation im Prinzip genauso bauen, wie es schon vor 20 Jahren üblich war: Keine speziellen Brandschutzelemente, kein Sonderverbinder, keine Intumeszenzmatte, keine umständliche weiterführende Isolierung. Stattdessen besteht die Abschottung aus einer 20 mm starken Mineralwolllage (Rockwool Klimarock), die in der Deckendurchführung um das Gussrohr herum angebracht wird. Der Restspalt wird vermörtelt. Oberhalb und gegebenenfalls auch unterhalb der Decke wird eine Vorwand aus mindestens 12,5 mm Gipskarton angebracht. Das Fallrohr besteht aus Gusseisen bis DN 150; das Kunststoffrohr muss DN 50 bis DN 100 entsprechen und mit „Konfix“ direkt am Gussabzweig angeschlossen sein. Der Abstand zwischen dem obersten Abzweig mit Übergang auf eine Anbindeleitung (ggf. Kunststoff) und der Unterkante der Decke darüber muss mindestens 1950 mm betragen. Bei Fallleitungen in der Größe DN 100 oder kleiner dürfen unterhalb dieses Bereichs beliebig viele Abzweige angeordnet werden, auch als Eck- oder Doppelabzweige. Als benachbarte Rohrleitungen (Versorgung) sind alle nichtbrennbaren Rohrleitungssysteme gemäß Viega abP P-2400/003/15-MPA BS durchgängig nichtbrennbar gedämmt zulässig. Die erste Leitung muss mindestens 100 mm Abstand zur Gussrohrleitung haben (gemessen von Rohr zu Rohr).

Düker DBS-System: Die Vorteile.Schnell, günstig, unkompliziert.

Mit dem Düker DBS-System sparen Sie Zeit und Geld. Sie benötigen keine Intumeszenzmanschetten oder spezielle Verbinder, wodurch Sie erhebliche Materialkosten vermeiden. Es ist keine weiterführende Isolierung notwendig, was Ihnen das umständliche Einpacken von Abzweigen erspart. Darüber hinaus müssen Sie keine komplizierten Einbaubedingungen berücksichtigen und vereinfachen damit auch die Baustellendokumentation. Generell ist die Fehleranfälligkeit beim Einbau von Düker DBS-System sehr gering, was eine hohe Abnahmesicherheit verspricht.

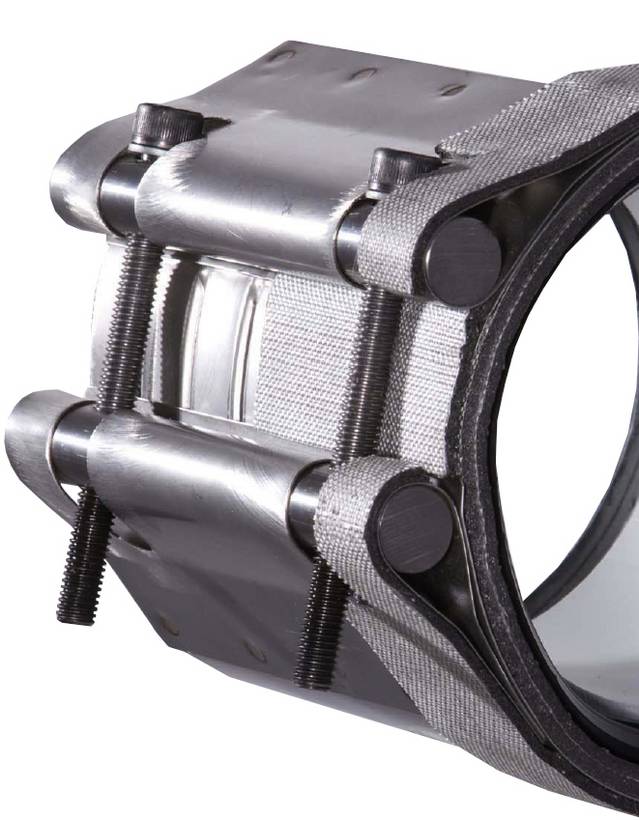

Brandschutzverbinder BSV 90Die effektivste Lösung für R90-Durchführungen.

Der Brandschutzverbinder Düker BSV 90 ist eine unkomplizierte und platzsparende Lösung für die Mischinstallation. Er ist einfach montiert und benötigt keine weiteren thermischen Isolierungen. Der Düker BSV 90 (DN 80 – DN 150) kann in senkrechten Abflussrohrleitungen aus Gusseisen der Firma Düker eingebaut werden. Dabei sitzt er direkt unterhalb der Decke und ragt 20 - 40 mm von unten in die Decke hinein. In der Decke kann ein brennbarer Schallschutzstreifen verwendet werden. Oberhalb der Decke ist die Leitungsführung praktisch nicht eingeschränkt. Der typische Anwendungsfall für den BSV 90 ist die Mischinstallation, wenn gewünscht, kann er aber auch für reine Gussrohrinstallationen eingesetzt werden.

Noch Fragen? Sprechen Sie uns an.

Mehr zum Thema Brandschutz erfahren Sie aus unseren Planungsunterlagen. Weiterführende Informationen zu den einzelnen Brandschutzlösungen finden Sie unter „Download“. Falls Sie weitere Fragen haben, wenden Sie sich jederzeit direkt an uns. Wir beraten Sie gerne persönlich.

Mehr erfahren

Fazit.Mit Düker lassen Sie nichts anbrennen!

Ob Gussleitung oder Mischinstallation: Bei Düker finden Sie garantiert die passende Brandschutzlösung für Ihr Abflusssystem.
